Detalhes do produto:

Lugar de origem: Dongguan, China
Marca: Ao littel
Número do modelo: CWF

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1000 partes
Preço: USD 0.3 to 8 Per Pieces
Detalhes da embalagem: Volume
Tempo de entrega: 2 semanas
Termos de pagamento: T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte: 250,000pcs pela semana
Melhor preço Contato

Informação detalhada
Tipo de produto: Sensor de temperatura de aço inoxidável da precisão NTC de CWF micro R25 (Ω): 0.1K~1000KOhm
Applicantion: Condicionamento de ar da casa, condicionadores de ar do carro, refrigeradores, aquecedores de água, estrutura: Resina de cola Epoxy, de aço inoxidável, de cobre, de alumínio, plástico, Ring Lug etc.
Elemento de detecção: Termistor de NTC NOME: sensor de temperatura do ntc
Realçar:

sensor de temperatura do termistor do ntc 10k

,

Micro sensor de temperatura do termistor do ntc 10k

,

sensor de temperatura 10KOhm de aço inoxidável

Descrição de produto

Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K



Sensor de temperatura de aço inoxidável personalizado 10KOhm da precisão NTC de CWF micro 1% para aparelhos eletrodomésticos





Exposição popular dos produtos

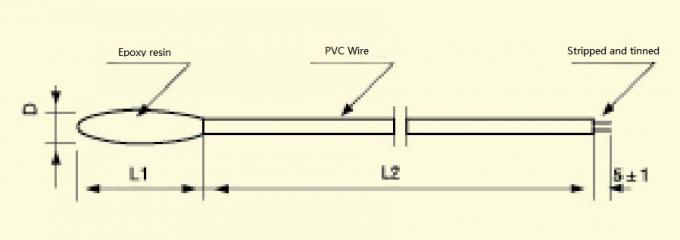

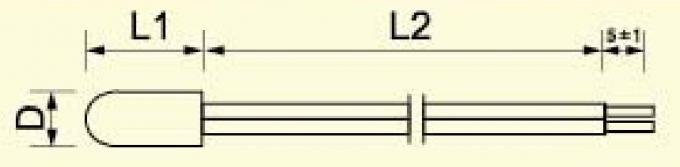

a.CWF1 embalou com resina de cola Epoxy



Dimensão (milímetros) Código S1 S2 S3 S4 Função Aplicação principal
Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração Dmax 4 5 6 7 a Umidade-prova, tempo pequeno contant, rápida responde

Agregado familiar

ar-onditioner,

refrigerar.
L1max 16 16 16 16
Cabo 28# 26# 24# 22#
L2 Para para ser recomendado

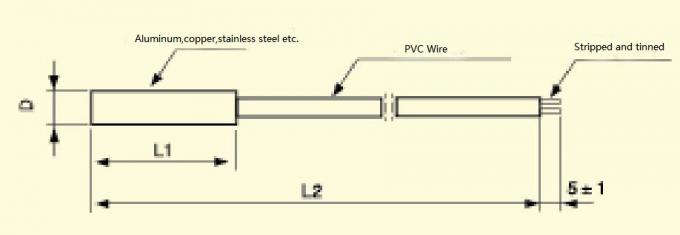

b.CWF2 embalou com etc. de alumínio, de cobre, de aço inoxidável.



Dimensão (milímetros) Código S1 S2 S3 S4 S5 S6 S7 Função Aplicação
Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração Dmax 4 5 5 5 6 6 6

Umidade-prova, grande coeficiente,

estabilidade excelente

Casa

guarde o condicionador de ar refrigeram o calefator
L1max 20 20 25 30 20 25 30
L2 De acordo com a exigência de cliente

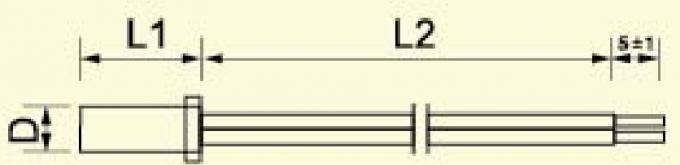

c.CWF3 embalou com plástico



Dimensão (milímetros) Código S1 S2 S3 S4 Função Aplicação
Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração D 3,5 4 5 6

Umidade-prova,

A coerência excelente, tensão suporta

Posse de casa,

ar-onditioner,

refrigerar.
L1 15 15 15 20
L2 Para para ser recomendado pelo cliente
Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração D 4 8 8
L1 10 35 50
L2 Para para ser recomendado pelo cliente

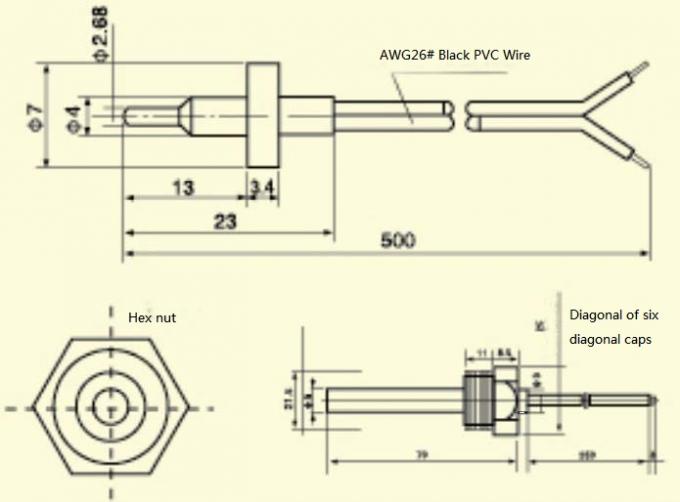

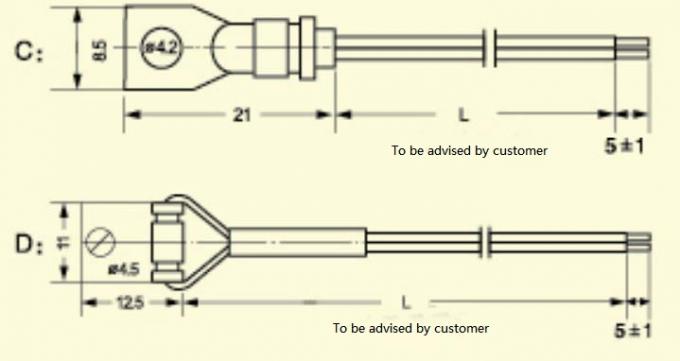

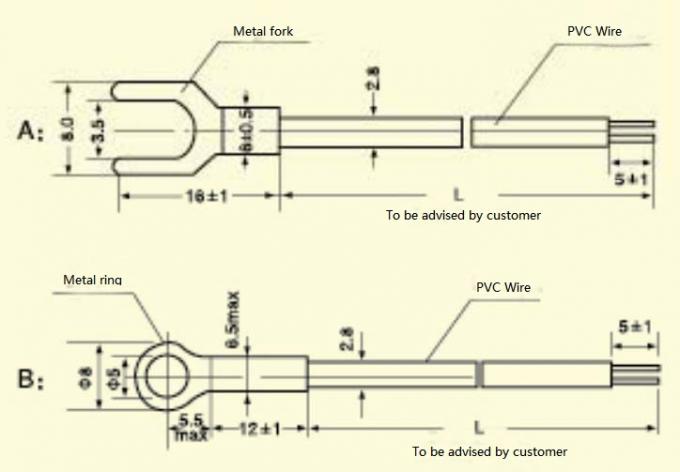

d CWF4 fixou a chapa metálica adicionada



Dimensão (milímetros) Função Aplicação



Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração

Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração

Pode ser reunião

com montagem diferente

exigência porque

da dimensão da agilidade

Fã

controle,

indústria

medidor



forma embalada especial de e CWF5



Dimensão (milímetros) Função Aplicação
Sensor de temperatura feito sob encomenda 10KOHM CWF da precisão impermeável habilitado NTC de CQC 3950 para a ATAC e a refrigeração Constante de tempo pequena, para responder rapidamente, estabilidade.

Aplicado dentro

ambiente de alta temperatura, calefator,

forno do café, etc.





Parâmetros principais da tecnologia



Número da peça Resistência avaliado R25 Valor de B (25/50)

Dissipattion Coeffient.



 Constante de tempo térmica Temperatura de funcionamento
Escala KOhm Tolerância % (K) Tolerância % Mw/℃ segundo ℃
CWF□□3100□ 0.1~20

±1

±2

±3

±5

 3100 ±1 ≥2.2 ≤70 -55~+125
CWF□□3270□ 0.2~20 3270
CWF□□3380□ 0.5~50 3380
CWF□□3470□ 0.5~50 3470
CWF□□3600□ 1~100 3600
CWF□□3950□ 5~100 3950
CWF□□4000□ 5~100 4000
CWF□□4050□ 5~200 4050
CWF□□4150□ 10~250 4150
CWF□□4300□ 20~1000 4300
CWF□□4500□ 20~1000 4500





Descrição



Os conjuntos da ponta de prova do termistor são micro sensores de temperatura que consistem nos elementos altamente exatos e seguros do termistor processados conjuntamente com outros componentes. Estes sensores são conjuntos feitos sob encomenda oferecidos nos vários fatoras de formulários, abastecidos às aplicações e às necessidades dos nossos clientes.



____________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhmDownload______



NTC Thermsitor dentro do micro sensor de temperatura são resistores sensíveis à temperatura do coeficiente de temperatura negativo da resistência – a resistência diminui exponencialmente com aumento da temperatura. Os agradecimentos a sua sensibilidade alta, os termistores de NTC são amplamente utilizados como sensores de temperatura, compensador da temperatura, e o limitador atual do inrush.

O micro sensor de temperatura é cola Epoxy revestida e é projetado para o uso geral da detecção, da medida, ou do controle da temperatura nas aplicações. Pode ser integrado com fios do silicone ou o aço estanhado do cobre-cladded conduz para cumprir várias exigências da relação elétrica.



O elemento de detecção (microplaqueta do termistor de NTC) desta série é ficado na extremidade a selagem da cola Epoxy. A selagem da cola Epoxy pode ser conseguida em um pequeno diâmetro pelo tempo de resposta rápido não único mas igualmente na aplicação em espaço limitado. Além, os termistores personalizados de NTC podem estar disponíveis a pedido, por exemplo, resistência personalizada, constante de B, ou comprimento dos fios ou das ligações.




Como obter rapidamente a oferta com bastante especificação?



1. Variação da temperatura de funcionamento: ?

2. Ambiente de aplicação: ?

3. Material e dimensão do alojamento: ?

4. Especificação do elemento de detecção: ? NTC/DS18B20/RTD etc.

(Por exemplo: Se o elemento de detecção é termistor de NTC, a seguir a resistência em 25degree é 10KOHM, tolerância da resistência é ±1%; O beta valor é 3950, beta tolerância é ±1%)

calibre 5.Cable e comprimento

6. Como tratar a cauda do cabo? Descascado somente e estanhado? Conector do anexo ou descascado & estanhado? Se o conector do anexo, pls nos deixou conhecer a número da peça do conector e nós recomendaremos o apropriado.

7. Alguma exigência especial? Por exemplo; Tolerância para o ponto sevaral etc. da temperatura.

8. Quantidade calculada exigida



P.S.: Se você pode nos fornecer a folha de dados/tirando ou MPN famoso, a seguir você não tem nenhuma necessidade fornece acima da informação





Características



Elevada precisão

Pode estar no alojamento diferente tal como o talão etc. de aço inoxidável, de alumínio, plástico, do anel.

Modelo do cabo: principalmente o UL avaliou como 105C, PVC 125C, silicone 150C, o cabo 180C, 200C PTFE, 300C trançado inoxidável, etc.

Uniformidade/estabilidade/confiança excelentes para a produção em massa

Aplicação principal: aparelhos eletrodomésticos, ASSADO, médico, Automoble







Aplicação



Medida da temperatura e controle da ar-condição do agregado familiar e do automóvel, refrigeratory, da geladeira portátil, aquecedor de água, bebendo completamente, radiador, máquina de lavar louça, disinfector, máquina de lavar, máquina de secagem, médio-ou - caixa de secagem de baixa temperatura e caixa da temperatura constante.





Exemplos de aplicação



Exemplo de aplicação #1 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para dispositivos médicos

Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 8



Exemplo de aplicação #2 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para dispositivos médicos

Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 9



Exemplo de aplicação #3 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para dispositivos médicos



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 10

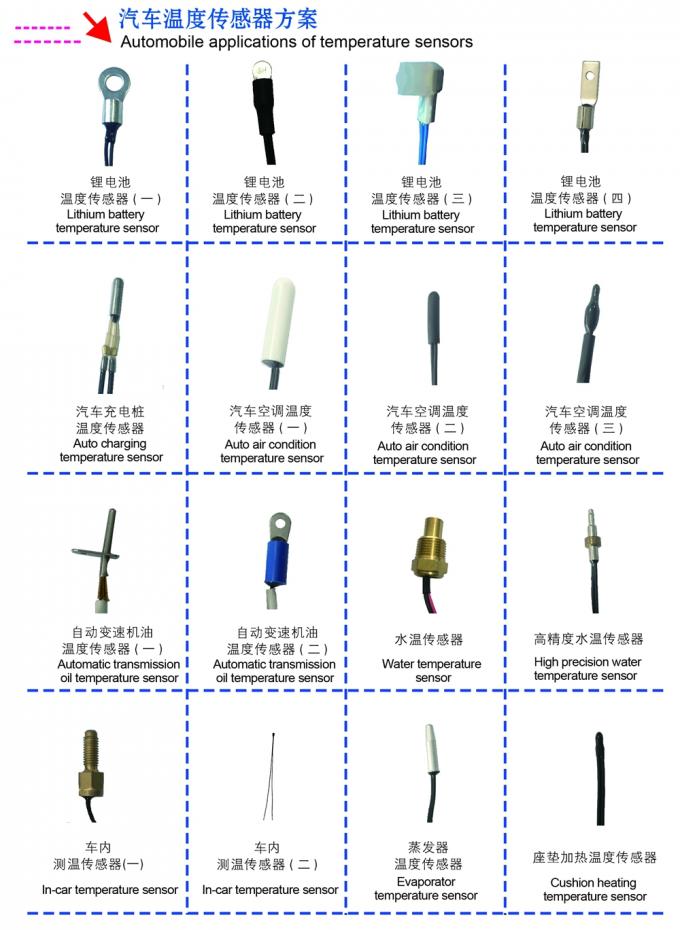

Exemplo de aplicação #4 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para aplicações automotivos



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 11



Exemplo de aplicação #5 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para aplicações da burótica (máquina da cópia, impressora, fax)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 12



Exemplo de aplicação #6 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (condicionador de ar)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 13



Exemplo de aplicação #7 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (refrigerador)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 14



Exemplo de aplicação #8 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (forno micro-ondas)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 15



Exemplo de aplicação #9 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (alarme de incêndio)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 16



Exemplo de aplicação #10 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (CCTV)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 17



Exemplo de aplicação #11 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (fogão de gás)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 18



Exemplo de aplicação #12 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (caldeira de água)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 19



Exemplo de aplicação #13 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (toalete do conforto)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 20



Exemplo de aplicação #14 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (câmera)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 21



Exemplo de aplicação #15 do termistor de NTC & do sensor de temperatura:
Medida da temperatura para a eletrónica do lar (tabuleta & laptop)



Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 22





Detectar o termistor do elemento-NTC usou-se



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

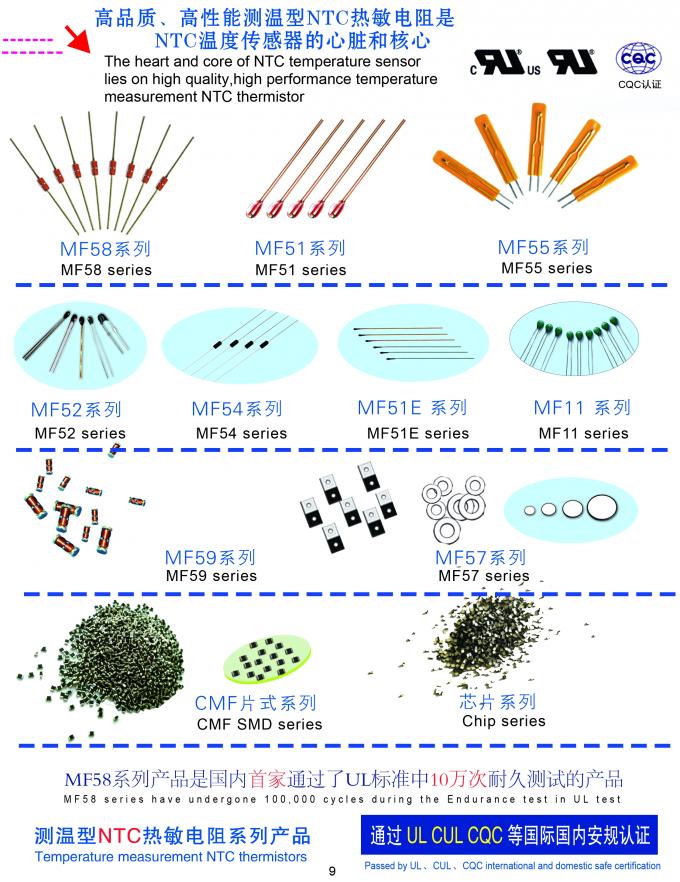

Oficina do termistor de alta qualidade e do elevado desempenho NTC



Nós temos a tecnologia de núcleo original do processo e do líder com os direitos de propriedade intelectual proprietários do equipamento cerâmico do pó, feitos das microplaquetas, produção de grupo automática do elevado desempenho NTC.
Nós temos mais de 12 séries de linha de produção automática dos termistores do elevado desempenho NTC, produtos têm as vantagens da grande produção, coerência de alta qualidade, boa, confiança alta, além disso podem ser feitas de muitos tipos de sensores de temperatura de NTC, igualmente podem ser fornecidas a outras fábricas de sensores de NTC, e ser exportadas em grandes quantidades para ultramarino.



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

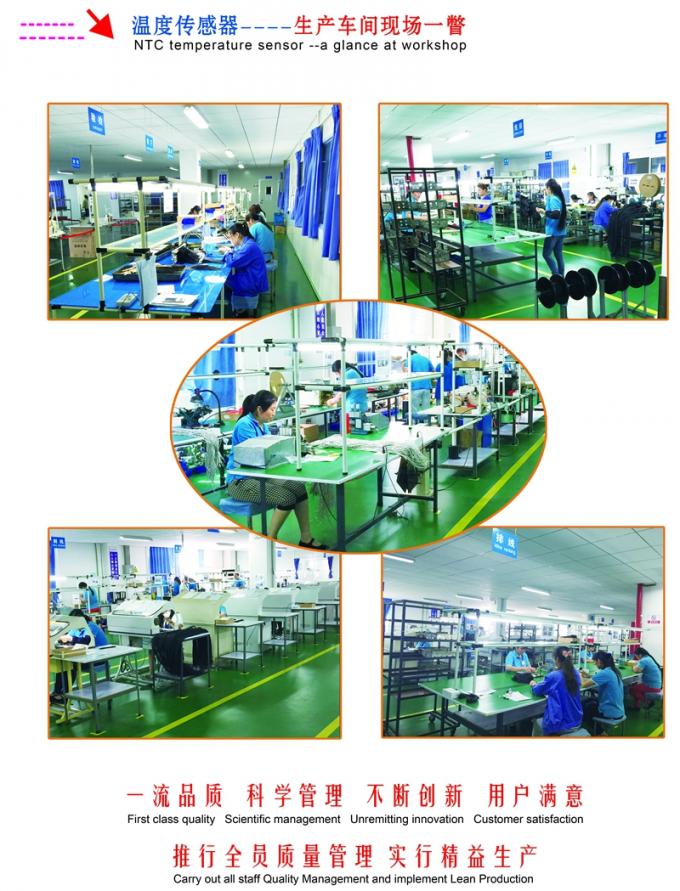

Sensor de temperatura de NTC -- um relance na oficina



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio





Teste de confiança



Artigo do teste Padrão do teste Método do teste Exigências de desempenho
Resistência do poder zero IEC 60539-1 Imerja amostras no banho em 25℃±0.005℃, resistência constante da temperatura constante do teste

Tol ±1% da resistência


Valor de B IEC60539-1 Imerja amostras no banho da temperatura constante em 25℃, em 50℃ (ou em 85℃), na resistência constante do teste, e calcule o valor de B

Tol ±1% da resistência


Queda livre

IEC60068-2-32



 Altura da queda: 1.5±0.1m, de superfície: Cimento, 1 vez

Nenhum dano óbvio, R25△ R/R≤±1%


Isolação

IEC60539-1



 pressão 500V na resistência de isolação do teste do escudo da isolação

>500MOhm


Suporte a tensão IEC60539-1

Suporte a tensão: 1500V/AC, escapamento atual: duração 2mA: 60sec



Nenhum dano óbvio


Tensão IEC60068-2-21

Puxe a velocidade uniforme na extremidade, F>4.0KG (pedidos pelo cliente)



Nenhum dano óbvio, R25△ R/R≤±1%


Vibração Q/HBm 108-94 Frequência do teste: 10~500Hz, balanço: aceleração de 1.2mm: 30m/s2 sentido X, Y, tempo de Z: 8Hour/direction

Nenhum dano óbvio, R25△ R/R≤±1%


Umidade e calor constantes IEC60068-2-78 Temp: Umidade 40±2℃: Tempo 92-95%RH: ± 1000 24 horas

Nenhum dano óbvio, R25△ R/R≤±1%


Constante de tempo térmica EC60539-1 Imerja na água 25℃, após o equilíbrio térmico, imerja em 85℃, resistência chega 63,2%, calculam o tempo total

<10 sec="">


Armazenamento de alta temperatura IEC60068-2-2 Temp: Tempo 125℃±5℃: ± 1000 24 horas Nenhum dano óbvio, R25△ R/R≤±1%
Choque frio e térmico IEC60068-2-14

T1 de -40℃~+125℃: tempo de ciclo 30min: 1000



Nenhum dano óbvio, R25△ R/R≤±1%


Experiência da batida IEC60068-2-77

Aceleração: duração do pulso 250m/s2: tempos da batida 6ms: Tempo 1000 de recuperação: 2 horas



Nenhum dano óbvio, R25△ R/R≤±1%


Armazenamento da baixa temperatura IEC60068-2-1

Temp: Tempo 40±2℃: ± 1000 24 horas



Nenhum dano óbvio, R25△ R/R≤±1%


Pulverizador de sal IEC60068-2-11 Temp: Hora da coleção 35±2℃: tempo 1.0mL~2.0mL: determine por como a procura real

Nenhum dano óbvio, R25△ R/R≤±1%







Introdução de equipamentos do teste e da inspeção



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio





Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: - Baixo - câmara alta de choque térmico

Função: o produto do teste suporta - baixo - a câmara alta de choque térmico

Nome: Câmara da temperatura constante e da umidade

Função: estado do armazenamento dos produtos do teste sob a umidade e o calor constantes

Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio



Nome: Equipamento de testes da vibração

Função: teste o efeito no produto durante o transporte gerado pela frequência e pela amplitude da vibração

Nome: Máquina do teste de pulverizador de sal

Função: Resistência do produto do teste à oxidação, corrosão
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Analisador do tamanho de partícula do laser

Função: Analise o material do tamanho de partícula do laser

Nome: Vacum & forno seco de alta temperatura

Função: teste de envelhecimento de alta temperatura
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Analisador de espectro

Função: analise o índice prejudicial da substância dos produtos

Nome: Calibre de espessura eletrolítico

Função: Usado para testar a espessura de revestimento da matéria prima
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Instrumento constante do banho do óleo do temp

Função: temperatura ambiental do teste na resistência constante do ponto (tolerância ±0.002℃)

Nome: Dissipador do teste da precisão da baixa temperatura

Função: Temperatura do teste na resistência constante do ponto durante -70℃~0℃ (tolerância ±0.01℃)
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Tensão constante da C.C. e fonte de alimentação atual constante (altamente atuais)

Função: Curva do teste U-I

Nome: Classificador do termistor da elevada precisão

Função: Resistência do teste do termistor
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Dissipação e instrumento de teste térmico da constante de tempo

Função: Dissipação do teste e constante de tempo térmica

Nome: Verificador do impacto de NTC

Função: Capacidade do impulso do teste que os produtos podem resistir
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Suporte o instrumento do teste da tensão

Função: A isolação do teste suporta a tensão

Nome: Fonte de alimentação da tensão constante da C.C.

Função: Consumo de potência avaliado do teste



Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Projetor

Função: Do teste aparência para fora e estrutura interna

Nome: Instrumento da taxa do alongamento

Função: Taxa do alongamento do teste de ligações
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Máquina do teste de envelhecimento da sobrecarga

Função: Teste de envelhecimento da eletricidade de produtos da medida do temp

Nome: Tabela química da experiência

Função: Mistura química
Sensor de temperatura de Ring Lug Thread NTC do módulo de controle da temperatura da bateria de lítio

Nome: Fase de envelhecimento

Função: Confiança de envelhecimento do teste do produto

Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K 53

etiqueta:

micro sensor de temperatura mordido

sensor de temperatura do microchip

sensor de temperatura do termistor do ntc 10k

Deseja saber mais detalhes sobre este produto
Estou interessado em Sensor de temperatura do termistor dos aparelhos eletrodomésticos NTC 10K você poderia me enviar mais detalhes como tipo, tamanho, quantidade, material, etc.
Obrigado!
Esperando sua resposta.
